Сверло со сменными коронками GARANT HiPer Drill

Режущие кромки сверла теряют первоначальную остроту с каждым изготовленным отверстием. Как только это начинает негативно влиять на качество получаемых отверстий необходимо произвести переточку или полностью заменить сверло. Но ситуация кардинально меняется если вы используете GARANT HiPer drill от Хоффманн Групп. В этом случае вам достаточно сменить режущую коронку. Корпус сверла при этом менять не нужно.

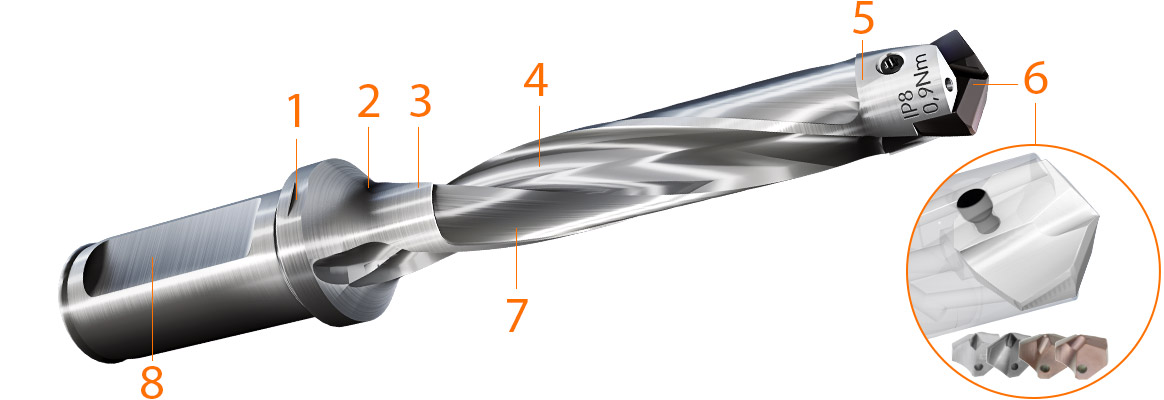

1. Фланец для оптимального закрепления сверла в оправке
Повышенная стабильность процесса сверления

2. Маркировка
Указывается максимальная глубина сверления, запасные части и момент затяжки винта

3. Оптимальный диапазон размеров
Диаметры: 13 мм – 32 мм (от 13 мм до 20 мм доступны все размеры с шагом 0,1 мм, а также размеры для отверстий под резьбу и развертывание)
Диапазон глубин отверстий: 1.5xD, 3.0xD, 5.0xD, 8.0xD, 12.0xD

4. Свободный сход стружки

5. Оптимизированная геометрия/ надежное закрепление/ V образное посадочное гнездо
Геометрии сменных коронок специально оптимизированы для обработки конструкционных и нержавеющих сталей, а также подходят для обработки других конструкционных материалов. Сменная коронка надежно фиксируется в корпусе сверла. В отличие от решений конкурентов, корпус сверла не подвергается растягивающим нагрузкам и благодаря этому увеличивается срок службы корпуса и количество смен коронок.  V образное посадочное гнездо гарантируется высокую точность позиционирования коронки и качество отверстия.

6. Оптимизированные стружечные канавки
Для надежного удаления стружки

7. Корпус из высококачественного материала
Высокая стабильность и низкие радиальные биения. Высокая сопротивляемость коррозии и долгий срок службы инструмента

8. Цилиндрический хвостовик с лыской
Для надёжного закрепления и передачи высоких моментов. Допуск на размер хвостовика = h6

Производительность: Очень большая стойкость в сочетании с высоки режимами резания
Точность: Допуск получаемого отверстия IT9
Прецизионность: непревзойдённая точность формы и прямолинейность отверстия в своем классе

Гибкость: Один хвостовик можно использовать для коронок любых размеров в диапазоне 1 мм
Эффективность: Быстрая и простая смена режущих коронок. Повторная привязка инструмента не нужна.
Надежность: Точное позиционирование коронки за счет использования V образного посадочного гнезда



GARANT HiPer drill - первая сериф инструмента, изготовленная методом аддитивного производства в диапазоне диаметров 9-12, 99 мм.

Прогресс за счет использования самых современных технологий:
Благодаря аддитивному производству, инструменты могут в значительной степени свободно проектироваться. Аддитивное производство относится к процессу, посредством которого цифровые данные 3D-дизайна используются для создания компонента слоями путем нанесения материала, который затем сплавляется сильным лазерным лучом. С помощью GARANT HiPer drill аддитивное производство находит свой путь в серийное производство.

Улучшенная общая структура:
Охлаждающие каналы расположены по направлению к внешнему краю сверла и могут быть адаптированы к углу спирали в соответствии с ⌀. Это обеспечивает более стабильную сердцевину держателя инструмента и оптимизированные канавки для улучшения зазора между стружкой.

Система охлаждения:
Охлаждающие каналы в диапазоне ⌀ от 9 до 12,99 мм могут быть изготовлены с треугольными каналами для оптимального потока охлаждающей жидкости. Благодаря большему поперечному сечению и улучшенной динамике потока можно подавать вдвое больше охлаждающей жидкости.

Оптимальные свойства при кручении:
Благодаря однородной микроструктуре сверла, изготовленные с помощью аддитивного процесса, обладают повышенной прочностью на растяжение и значительно повышенным пределом текучести, что обеспечивает оптимизированные свойства при кручении.

Высокая производительность:
Все это обеспечивает заметное повышение стабильности, производительности резки, удаления стружки и срока службы инструмента, тем самым повышая вашу производительность.
