Канавки превосходной формы

Познакомьтесь с долбежными резцами GARANT.
Достигайте высочайшей точности с низкими затратами на настройку и инструменты.

Ассортимент: режущие пластины для канавок шириной от 2 до 25 мм (стандартно только до 14 мм). Доступны с допусками на ширину канавок C11, D10, H7 и P9. Изготовление пазов по DIN 6885-1, DIN 138 и по стандарту заказчика.

Производительность достигается благодаря очень прочным режущим пластинам, обеспечивающим повышенную стабильность и надежность процесса. Ширина 6,5 - 18 мм (рыночный стандарт только до 6 мм). Порошковая быстрорежущая сталь (70 HRC), 13% кобальта, покрытие TIN.

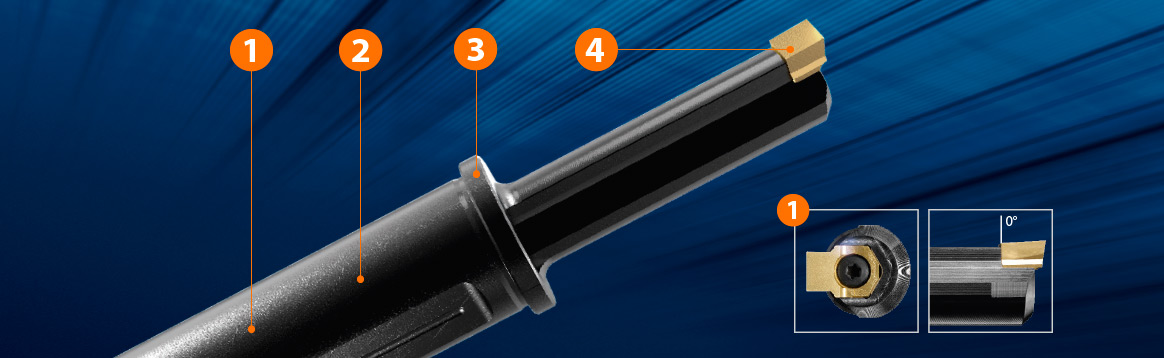

1. Большой ассортимент продукции
Cтандартная и длинная версия. Полезная длина от 25 до 200 мм.
2. Специальные решения
Lоступны по запросу в кратчайшие сроки.
3. Два канала охлаждения
Оптимизируется удаление стружки. Повышается качество поверхности. Охлаждаются режущие кромки резца.
4. Стабильная конструкция инструмента
Закаленное посадочное гнездо под режущую пластинку (58 - 60 HRC). Оптимальная посадка режущей пластины на 4-точечную опору. Центрирование на призматическую опору.
Максимально надежное закрепление и цельная державка для максимальной стабильности.

Превосходство над конкурентами

«Анализ сил резания», проведенный Forschungs- und Transferzentrum eV, подтверждает, что зубчатые соединения GARANT имеют равномерное распределение передаваемых усилий. Кроме того, поверхность изделия остается неизменно хорошей.

Левая колонка GARANT:
Гладкий паз, острые края и точные углы паза, обработанного резцом GARANT.

Правая колонка конкурента:
Следы вибрации, неточные углы, неравномерная обработка.

Высочайшая точность - даже без оси Y

Все канавки могут быть выполнены на обычном токарном станке с ЧПУ. Высочайшие стандарты соответствия. Обычно форма и ширина канавки требуют токарного станка с осью Y или специально запатентованной эксцентриковой втулки для державки долбежного резца.

Неточности из-за суммы допусков в размерной цепи могут привести к ошибкам симметрии. Коррекция оси Y осуществляется быстро и просто поворотом эксцентриковой втулки (см.рисунок справа вверху).

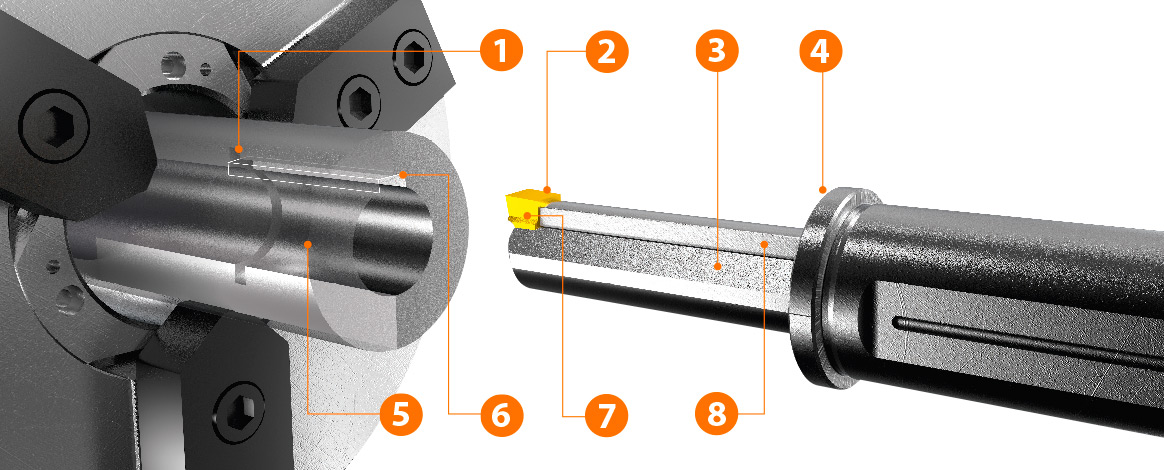

Ваши преимущества с долбежными резцами GARANT:

1. Чистый паз. Острые  кромки без заусенцев. Режущие пластины также с фаской.
2. Предотвращение разрушения режущих кромок. Порошковая быстрорежущая сталь с 13% кобальта. (Программируйте длину захода 15 мм!)
3. Идеальное действие силы резания и легкое удаление стружки. (Инструмент установлен вверх головкой!)
4. Два отверстия канала охлаждения для работы с СОЖ. Лучше шероховатость поверхности, лучшее удаление стружки и защита режущей кромки от износа.
5. Гарантированная точность размеров при использовании эксцентриковой втулки. (Холостой ход в конце обработки!)
6. Снижение силы резания благодаря очень хорошей геометрии режущей части. (При ширине паза свыше 16 мм обработка за  два прохода (1/2 ширины паза!)
7. Избегайте образования рисок при обратном ходе. Существует минимально возможный диаметр отверстия (держатель адаптирован к ширине паза). Полностью выводите режущую пластину из паза на обратном ходу по оси X!
8. Уменьшение вибраций из-за цельной конструкции державки. (Напряжение на более коротком участке!)

Долбежные резцы GARANT вы найдете в нашем электронном каталоге.
