Компетенция GARANT в области токарной обработки




Для применения на всех токарных станках с ЧПУ DMG Gildemeister CTX с револьверными головками Sauter. Приводная муфта по стандарту DIN 5480. Закрепление режущего инструмента в приводной головке при помощи цанги ER с наружной гайкой или головок быстросменной системы VARIA VX (по лицензии EWS). Наружный подвод СОЖ через трубку, центральный внутренний подвод СОЖ через шпиндель. Максимальная частота вращения 8000 мин-1.

Использование приводных головок GARANT радиального и аксиального исполнения поможет сократить время технологической операции и оптимизировать загрузку станка! Токарные и фрезерные операции можно выполнять всего лишь за один установ, благодаря чему возрастает точность и производительность. Высококачественные, с минимальным собственным биением, подшипники шпинделя, наружный и внутренний подвод СОЖ, а также контроль качества на всех этапах производства – вот то, что отличает приводные головки GARANT.

Наш ассортимент

Для радиальных револьверных головок

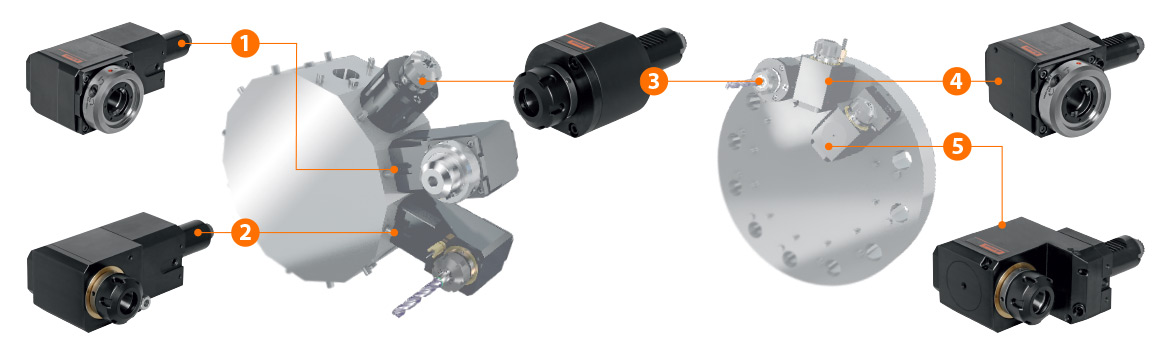

1. и 2. Приводные головки в радиальном исполнении, левые.
3. Приводные головки в аксиальном исполнении (в т. ч. используются и для аксиальных револьверных головок).

Для аксиальных револьверных головок
4. Приводные головки в радиальном исполнении, правые.
5. Приводные головки в радиальном исполнении. Смещенные, при ограниченном пространстве для обработки на станке.

Преимущества
Обработка на двух станках требует дополнительных временных затрат → работу нельзя назвать продуктивной и экономичной. Благодаря применению приводных головок сокращается вспомогательное и основное время, а обработка детали выполняется за один установ.

Особенности конструкции


Продуманная конструкция подшипниковых узлов.
Оптимизированная опора шпинделя:

- Высокая допустимая частота вращения и низкие биения (3 мкм)
- Долгое время работы и нулевой люфт подшипника

Высококачественные подшипники премиум-класса:
Приводные головки, оснащены подшипниками шпинделя класса 5 с минимальным собственным биением.
Приводные головки GARANT удовлетворяют самым высоким требованиям – заданные пределы допусков ответственных деталей еще жестче.

Компактные размеры: устойчивость и максимально доступная длина инструмента.
Нагруженные детали и рабочие поверхности закалены и отшлифованы.


Два вида подачи СОЖ.
В зависимости от задач, можно выбрать приводные головки со следующими типами охлаждения:

1. Наружный подвод СОЖ: через шаровые форсунки.
2. Внутренний подвод СОЖ: через инструмент (т.е. через каналы в сверле или фрезе). При давлении до 70 бар для радиального исполнения и 25 бар для аксиального исполнения приводных головок.
Очень плавная работа. Зубья шестерен отшлифованы и притерты.

При выборе приводных головок следует обращать внимание на давление подачи СОЖ на Вашем токарном станке:
- На большинстве применяемых станков максимальное давление СОЖ составляет 8 бар
- Станки с гидростанцией высокого давления до 20 бар или до 70 бар
Внимание! Для приводных головок с ВО (внутреннее охлаждение) работа без внутреннего подвода СОЖ не допускается, фильтрация СОЖ < 50 мкм

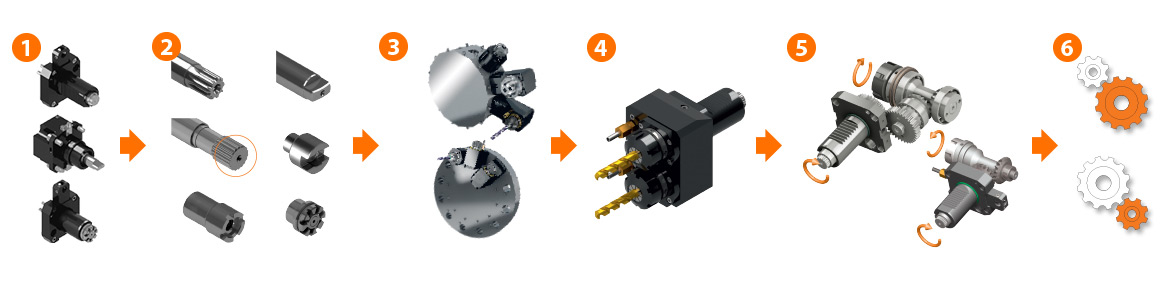

Методика подбора


1. Выбор подходящего присоединения револьверной головки (VDI, BMT и т.д.)
2. Тип привода или тип муфты: В первую очередь, необходимо выбрать тип привода или тип муфты, подходящий для станка. Приводные головки GARANT оснащены приводом по стандарту DIN5480 → для применения на всех токарных станках с ЧПУ DMG Gildemeister CTX с револьверными головками Sauter. Преимущество DIN5480: фиксация режущего инструмента от вращения в нерабочем состоянии. Инструмент вращается только в той приводной головке, которая используется в данный момент, во всех остальных приводных головках режущий инструмент застопорен.
3. Выбор исполнения головки на основании типа револьверной головки станка:
Аксиальное исполнение: уточнять не требуется, подходит как для аксиальных, так и радиальных револьверных головок.
Радиальное исполнение: требуется учитывать различия между аксиальными и радиальными револьверными головками.
4. Выбор по типу применения: нагрузка при обработке резанием (при легких, средних, тяжелых режимах), наличие места в зоне обработки, например, выбор смещенного исполнения головки, технологические установы, например, использование противошпинделя.
5. Выбор по направлению вращения инструмента: в зависимости от требуемого направления вращения.
6. Выбор повышенного или пониженного передаточного отношения: пониженное передаточное отношение для более тяжелых, черновых операций обработки, повышенное передаточное отношение для обеспечения большой скорости резания при работе инструментом малого диаметра.

Видео о продукции

Приводные головки GARANT



Посмотрев этот видеоролик, вы узнаете о приводных головках GARANT, особенностях их конструкции и технических характеристиках.

Посмотрите видеоролик прямо сейчас, чтобы увидеть приводные головки GARANT в действии!



Продукция и информация

Весь ассортимент приводных головок GARANT можно приобрести в компании Hoffmann Group
