GARANT eco:

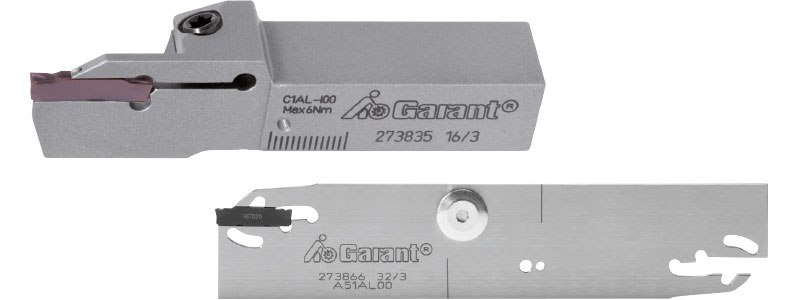

GARANT eco "efficient cooling" инновационное решение для оптимального подвода СОЖ в зону резания. При обработке материалов с низкой теплопроводностью, тепло возникающее в процессе мехобработки недостаточно хорошо удаляется вместе со стружкой из зоны резания. Стойкость инструмента и качество обрабатываемой поверхности резко ухудшается с ростом температуры. Понизить температуру можно с помощью подачи смазочно-охлаждающей жидкости (СОЖ) в зону резания. Стандартные решения, существующие на рынке, не позволяют направить СОЖ точно в зону резания. Жидкость мгновенно испаряется, так как температура в зоне резания может достигать до 1000° С. Образовавшийся пар препятствует эффективному охлаждению режущей кромки инструмента. Подобная ситуация характерна практически для всех типов токарной обработки, но особенно ярко проявляется при обработке канавок и отрезке, когда струя СОЖ не попадает в зону резания. Державка GARANT eco обеспечивает эффективный отвода тепла из зоны резания за счет подвода СОЖ непосредственно к режущей кромке. Специальная, точно рассчитанная в соответствии с законами гидродинамики форма сопел, в отличие от обычных каналов для подачи СОЖ, обеспечивает подачу контролируемой и концентрированной струи СОЖ точно между стружкой и режущей кромкой пластины.

При сравнении двух одинаковых пластин (обрабатывающих одну и туже заготовку), одна из которых (слева) была установлена на стандартной державке, а вторая ()справа на державке GARANT eco, отличия в характере износа пластин видны невооруженным взглядом. На СМП слева виден сильный кратерный износ и пластическая деформация режущей кромки, которая возникла из-за высокой температуры и повышенных сил резания. СМП справа, которая охлаждалась с помощью системы GARANT eco, находится в значительно лучшем состоянии.

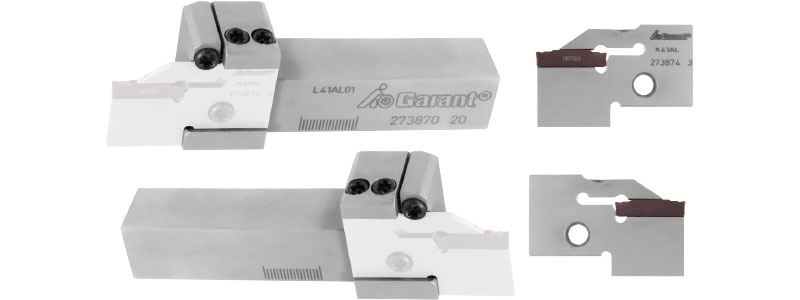

GARANT eco Vario-Line модульная система для обработки канавок. Невероятная гибкость благодаря возможности комбинировать различные вставки и хвостовики. Преимущества: - Максимальная гибкость - Широкий выбор инструментов - Широкий диапазон применения - Занимает меньше места на полках инструментального склада - Подходящие решения благодаря сменным держателям

When comparing two inserts (identical processing of an unmachined part), one of which was used without GARANT eco cooling (left) and one with (right), marked differences are instantly visible.

The insert on the left which was used without cooling shows high crater wear. Also easily visible is the ductile deformation - the deformation of the cutting edge due to high thermal overload and high cutting forces.

The right insert was cooled with GARANT eco technology during machining and therefore shows an even width of the wear mark.

The use of precision nozzles for cooling effectively and efficiently reduces the thermal loading, since the coolant stream is optimally directed between the chip and the cutting edge. This results in higher productivity, longer tool life and higher process reliability.

All GARANT eco products can be found in our online shop.
