Фрезы для работы с высокими подачами GARANT Power Q и GARANT Power Q Double
Наилучшие характеристики при работе с высокими значениями подач
Наша линейка фрез GARANT Power Q: фрезы для работы с высокими подачами для достижения наибольшей эффективности Вашего производства.
Линейка фрез для работы с высокими подачами GARANT производит впечатление своей максимальной эксплуатационной надежностью даже при использовании высочайших значений подач. Идеально сочетающиеся друг с другом славы и геометрия режущего инструмента гарантируют оптимальные рабочие характеристики.

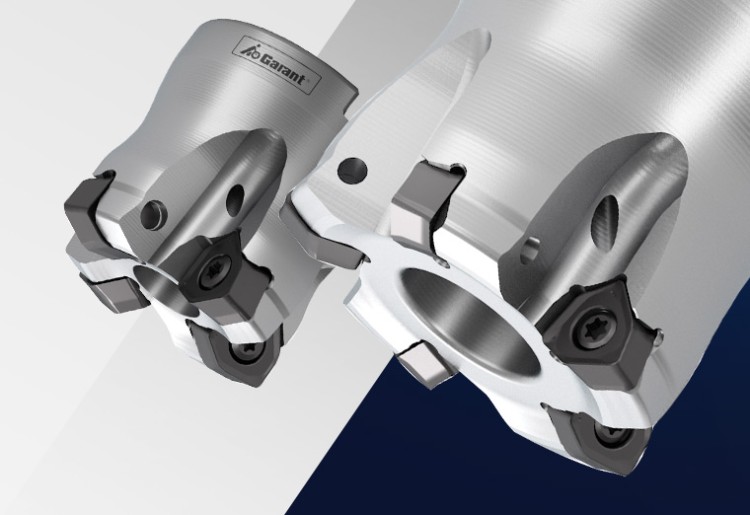

GARANT Power Q Double - новинка в линейке фрез для работы с высокими подачами:
Воспользуйтесь преимуществами высочайших параметров резания и невероятной эксплуатационной надежности – без компромиссов в том, что касается экономичности. Новая фрезерная система для работы с высокими подачами GARANT Power Q Double с двухсторонними пластинами с тремя режущими кромками с каждой из сторон обеспечивает наибольшую производительность, причем при сниженной стоимости за режущую кромку.
В видео: GARANT Power Q в действии!

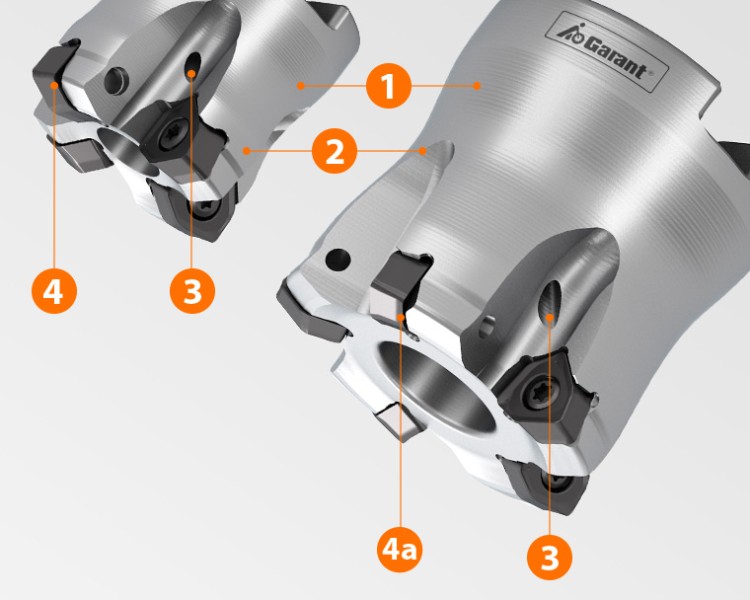

Конструкция и преимущества
1. Прочное и износостойкое никелевое покрытие: позволяет предотвратить коррозию и повреждения поверхности инструмента
2. Жесткость системы: надежность обработки даже при больших вылетах и высокой производительности резания
3. Отверстия для подачи СОЖ: стандартное исполнение с внутренней подачей СОЖ
4. Посадочные гнезда для СМП: оптимизированная осевая и радиальная поддержка для любой области применения фрез
4a. Система крепления СМП в GARANT Power Q Double:
- Направляющая в форме ласточкина хвоста предотвращает смещение СМП
- Надежное усилие затяжки винтов СМП
- Простое позиционирование в гнезде для СМП
Краткий обзор преимуществ GARANT Power Q Double:
- увеличенная рентабельность за счет двусторонних СМП
- высокопроизводительные инструментальные материалы с нанокристаллической структурой и специальным покрытием
- чрезвычайная эксплуатационная надежность, в том числе благодаря большой толщине СМП
Многофункциональное фрезерование
Наши фрезы для работы с высокими подачами GARANT Power Q можно использовать для самых разнообразных видов фрезерования:

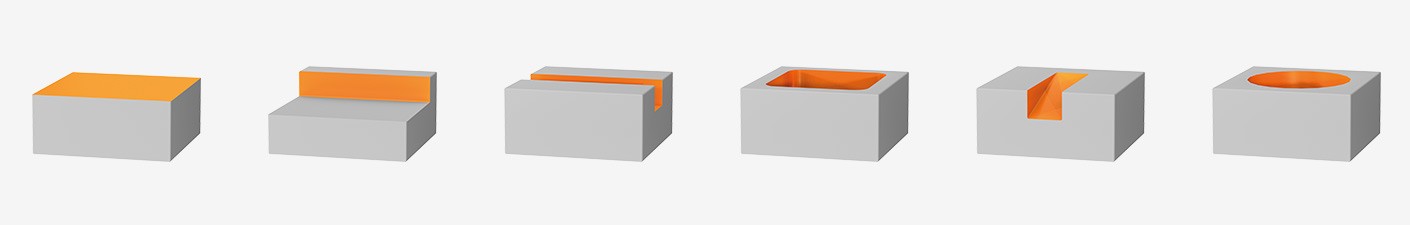

Торцевое фрезерование – фрезерование уступов – фрезерование пазов – фрезерование карманов – фрезерование наклонных поверхностей – фрезерование круглых отверстий
Первая представительница этой линейки, фреза GARANT Power Q, впечатляет своими односторонними, позитивными и высокопроизводительными СМП, которые доступны в трех типоразмерах (06 / 09 и 14).

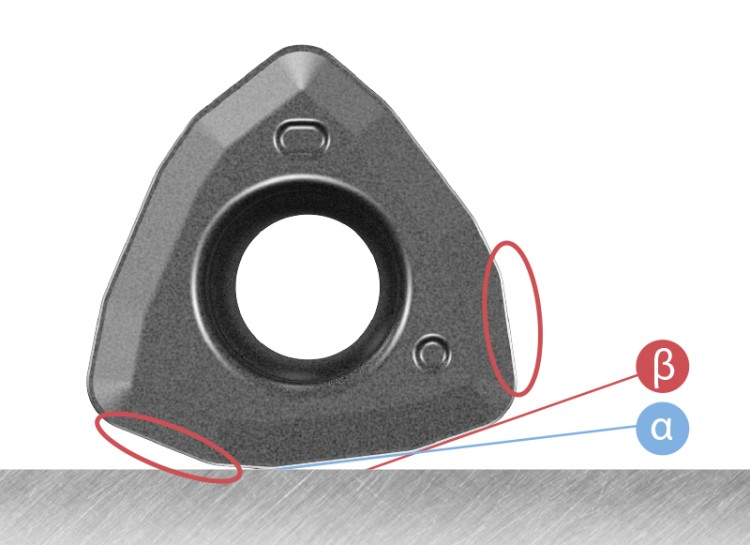

Особый угол в плане, состоящий из двух углов, обеспечивает повышенную производительность, большую глубину резания (ß) и тонкую стружку (a).
Большой задний угол:
- оптимальный отвод стружки
- идеальная работа даже при обработке глубоких полостей (фрезерование круглых отверстий по винтовой интерполяции, фрезерование наклонных поверхностей)
- преимущества обработки вдоль уступов

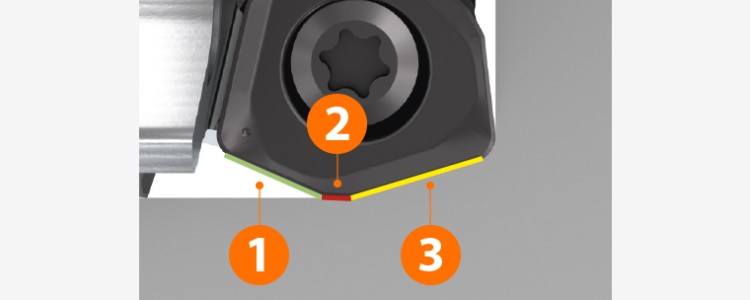

Необыкновенная универсальная система с GARANT Power Q Double: нестандартная конструкция режущей кромки для стабильного рабочего процесса:
- 1. Малая зачистная кромка обеспечивает стабильный отвод стружки даже при обработке наклонных поверхностей
- 2. Зачистная кромка для получения достаточно хорошего качества поверхности при черновой обработке
- 3. Прямая кромка обеспечивает обработку с высокой подачей вплоть до максимальной глубины резания
Фреза GARANT Power Q Double доступна на рынке в пяти вариантах исполнения корпусов, с двумя типоразмерами пластин (09 и 14) и в сплавах, подходящих для обработки стали, закаленной, нержавеющей стали, титана и для универсального применения. Благодаря этому данная фреза для работы с высокими подачами подходит для любых задач фрезерования, при которых эксплуатационная надежность и высокая объемная производительность имеют первостепенное значение.
Экономичность в сочетании с многофункциональностью
Новая система GARANT Power Q Double объединяет в себе важнейшие преимущества одностороннего варианта с преимуществами двусторонних фрезерных СМП. Надежность за счет толщины и превосходное стружкообразование благодаря геометрии.
Увеличенная толщина СМП:
- надежная работа благодаря устойчивой посадке СМП
- низкий риск повреждения корпуса инструмента даже при высокой производительности резания
Хорошее стружкообразование:
- короткая и оптимально скрученная стружка, предотвращающая заклинивание фрезы при работе
- оптимальная эвакуация стружки из зоны резания и удобство утилизации
Оснащение для любой области применения – на примере фрезы GARANT Power Q
Область применения, деталь, станок, обрабатываемый материал – ваше производство всегда индивидуально.

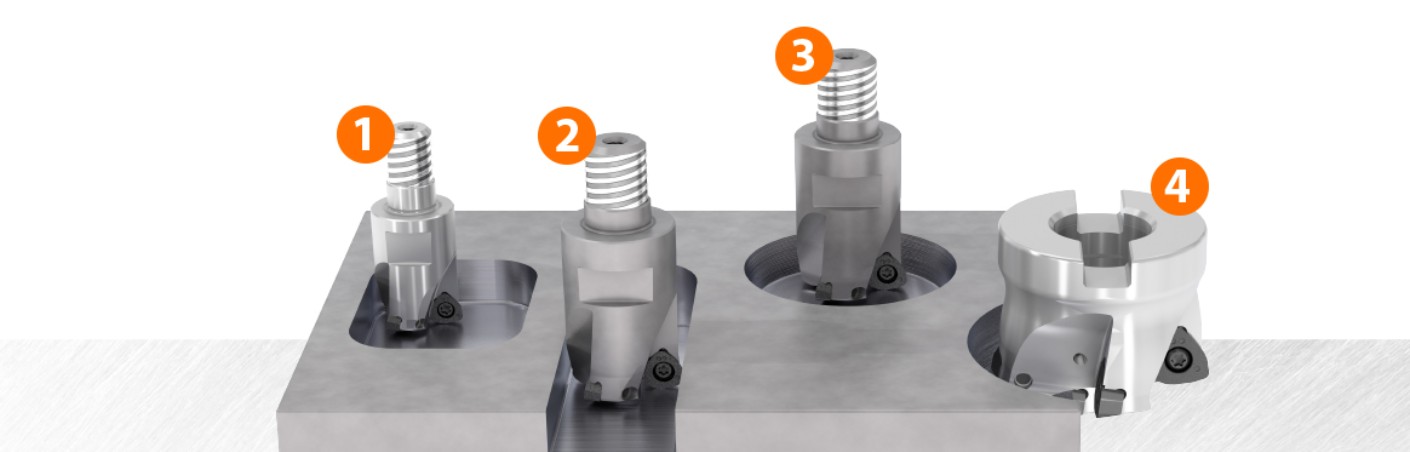

- Область применения: фрезерование карманов, инструмент: Power Q с резьбовым хвостовиком, 212804_20/3, СМП: XOMT060310ZZSR, 212819 ST900
- Область применения: обработка пазов, инструмент: Power Q с резьбовым хвостовиком, 212809_32/3, СМП: XDMT090416ZDSR, 212860 ST900
- Область применения: обработка круглых отверстий по винтовой интерполяции, инструмент: Power Q с резьбовым хвостовиком, 212809_32/3, СМП: XDMT090416ZDSR, 212860 ST900
- Область применения: плунжерное фрезерование, инструмент: насадная фреза Power Q, 212817_50/4, СМП: XDMT120516ZDSR, 212887 ST900
Области применения инструмента из линейки GARANT Power Q и GARANT Power Q Double

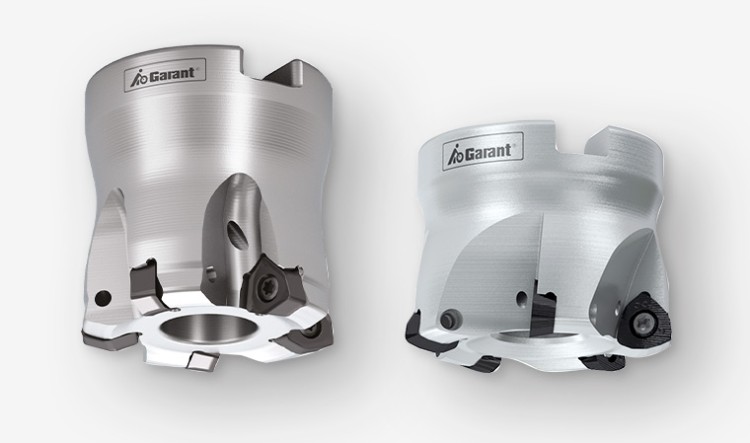

GARANT Power Q Double (слева):
- Универсальная система
- Экономичность благодаря двусторонним СМП
- Высоконадежный метод крепления пластин для безопасной работы
GARANT Power Q (справа):
- Преимущества при выполнении специальных операций, таких как обработка наклонных поверхностей, врезание по винтовой интерполяции на большие глубины и т.д.
- Очень большая номенклатура: диапазон диаметров 16 – 100 мм. Три типоразмера сменных пластин (06, 09, 12)
- Наилучшим образом подходит для прерывистого резания
GARANT Power Q в действии
