Настройка измерительных приборов с помощью GARANT Setting Bench
GARANT Setting Bench SB1 – простая и удобная эксплуатация для получения наилучших результатов
Настройка измерительных приборов для относительных измерений становится в наше время все сложнее. Причиной тому – постоянно усложняющиеся задачи производства: большее разнообразие вариантов, необходимость сокращения расходов и времени, доступность сотрудников, различающиеся сроки поставки и т.д.

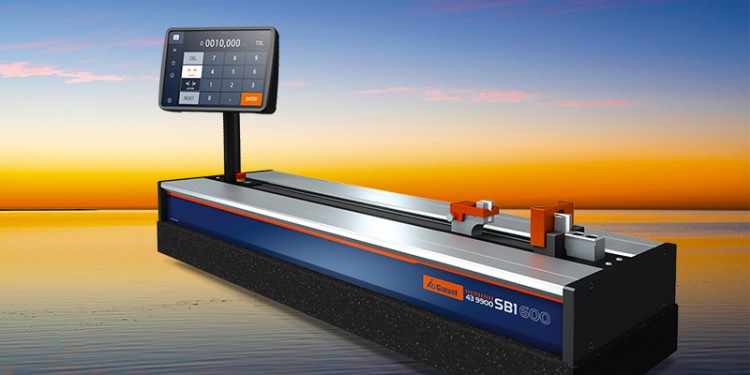

GARANT Setting Bench SB1 – это горизонтальный прибор для настройки с высочайшей точностью. Он позволяет быстро и удобно выполнить настройку различных измерительных устройств в диапазоне измерения 300 мм, 600 мм и 1000 мм. Надежный прибор для настройки подходит для повседневного применения на производстве, в цехах и в мастерских.
![](https://static.insales-cdn.com/files/1/5480/13383016/original/9634996191262_w750.jpg)
Преимущества прибора GARANT Setting Bench SB1
- Гибкость – благодаря большому диапазону измерений
Используя всего лишь один прибор, можно охватить очень большой диапазон измерений. За счет этого можно быстро реагировать на специальные размеры - Небольшие капиталовложения
Вместо необходимости иметь в наличии различные средства настройки с разными размерами, требуется только один прибор - Точность
Больше не надо соединять вместе несколько концевых мер. Благодаря этому можно избежать потери точности - Система резервного копирования
Если потребуется специальный размер или не будет работать какая-либо возможность настройки, прибор Setting Bench придет на выручку благодаря системе резервного копирования. Это позволит избежать необходимости приобретения дорогостоящего специального оборудования и потерь времени - Температурная компенсация
Температурные колебания можно скорректировать благодаря функции температурной компенсации. Это позволяет проводить измерения на производстве и не требует использования измерительных лабораторий - Удобство для пользователя
Процесс настройки, например, выбор размеров концевых мер, является сложным. При использовании прибора Setting Bench надо ввести только один размер, затем можно сразу осуществлять настройку средств измерений
![](https://www.hoffmann-group.com/media/media/de/9635217899550_w750.jpg)
Какие измерительные устройства можно настраивать с помощью прибора GARANT Setting Bench?
Подходит для настройки приборов для внутренних и наружных измерений, таких как:
- Нутромеры индикаторные
- Микрометры
- Штангенциркули
- Нутромеры рычажные
- Универсальные измерительные устройства
Трудности
- Точность
При составлении (притирании) концевых мер, из-за загрязнений могут возникать неточности - Наличие
При использовании калибр-колец, не всегда все требуемые размеры могут быть в наличии - Специальные размеры
Здесь придется считаться с долгими сроками поставки (до 12 недель) - Сложность
- Наличие разных типов средств измерения потребует много места для хранения
- Необходимость в организации поверки/калибровки для очень большого количества разных средств измерений
- Процесс настройки с помощью концевых мер выполнить не так просто - Процесс калибровки
Если, к примеру, слишком поздно обнаруживается, что определенное установочное кольцо не поверено/откалибровано, это может привести к задержкам в производственном процессе. В некоторых случаях в качестве альтернативы может потребоваться самостоятельное изготовление приспособлений/компонентов, что повлечет за собой высокие издержки и будет связано с привлечением человеческих ресурсов, использованием токарных станков и измерительных приборов. - Дефекты
Если, например, обнаружится, что требуемое установочное кольцо неисправно, необходимо будет приобрести новое установочное кольцо либо подобрать другое решение. Это может привести к задержкам или необходимости обращения к дорогостоящему собственному производству.
В этом видеоролике представлен краткий обзор функций и преимуществ прибора GARANT Setting Bench SB1.
Краткий обзор основных особенностей
Если ваш прибор GARANT Setting Bench интегрирован в ваш стандартный измерительный процесс, с помощью нижеописанных функций вы сможете выполнять полное документальное оформление настройки и маркировку средств измерения.
![](https://www.hoffmann-group.com/media/media/de/9635219865630_w750.jpg)
Простота и удобство в эксплуатации
Прибор изготовлен из высококачественных материалов, он имеет массивное гранитное основание и прецизионные направляющие. С помощью высокоточного электроприводного управления происходит регулировка установленных значений в реальном времени, даже при введении разных измерительных усилий.
- Большой дисплей с интуитивным управлением: сенсорный экран; ввод внутренних и наружных размеров
- Встроенный калькулятор допусков: вычисление допуска по номинальному размеру и посадке; прямой переход к полученным минимальным / максимальным / средним значениям
- Создание избранных данных: ведется запись истории, которую можно посмотреть в любое время; сохранение избранных значений для повторной настройки средств измерения
- Соединения: подключение к интернету; USB-порты для подключения сканера и принтера этикеток
- Опциональные адаптеры для настройки разных видов измерительных устройств
- Массивное гранитное основание
- Передвижные концевые меры для внутренних и наружных измерений
Доступность данных по настройке
После наклеивания распечатанной этикетки на измерительное устройство можно всегда воспроизвести установочные данные по устройству и, просто отсканировав их, снова настроить его с помощью прибора Setting Bench.
- Настройка измерительного устройства
- Печать этикетки
- Наклеивание этикетки на настроенное измерительное устройство
- Сканирование этикетки
- Запись установленного значения
![](https://www.hoffmann-group.com/media/media/de/9635220062238_w750.jpg)
Гарантированная экономичность
![](https://www.hoffmann-group.com/media/media/de/9659959607326_w1410.jpg)
Процедура настройки традиционным способом длится в среднем 90 секунд. Она включает четыре этапа:
- Поиск концевых мер
- Вычисление значений
- Соединение концевых мер
- Настройка измерительного устройства
Усредненный 90-секундный период очень легко превысить, поскольку концевые меры могут отсутствовать, может быть допущена ошибка в расчетах, или между концевыми мерами может быть пыль. При использовании прибора GARANT Setting Bench SB1 все возможные недостатки устраняются и время работы сокращается.
![](https://www.hoffmann-group.com/media/media/_global/content/images/08526_760x380_diagramm-einsparung_w750.jpg)
Высокая рентабельность за счет чрезвычайной экономии времени
При применении прибора GARANT Setting Bench для настройки измерительного устройства потребуется в среднем 12 секунд
Дополнительная информация
Прибор GARANT Setting Bench SB1 Вы найдете в нашем интернет-магазине в разделе Измерительный инструмент.
Дополнительную информацию о приборе для настройки средств измерений можно посмотреть в брошюре:
