Мелкая стружка, большой эффект



Твердосплавная фреза GARANT TPC оптимизирована для надежного отвода стружки


Hoffmann Group представляет обновленную линейку фрез GARANT TPC специально предназначенную для более эффективного использования при фрезеровании методом динамического трохоидального фрезерования (Trochoidal Performance Cutting, TPC).



TPC – Динамическое трохоидальное фрезерование:

Благодаря специальной геометрии и оптимально сгенерированной траектории перемещения, фрезы GARANT TPC позволяют достичь максимальной производительности резания при пониженных усилиях резания и минимальном износе инструмента.

Убедитесь сами и воспользуйтесь преимуществами нового поколения фрез TPC, применение которых в сочетании со стратегией трохоидального фрезерования означает чистую прибыль.



Новая фреза GARANT TPC с увеличенным количеством стружколомов

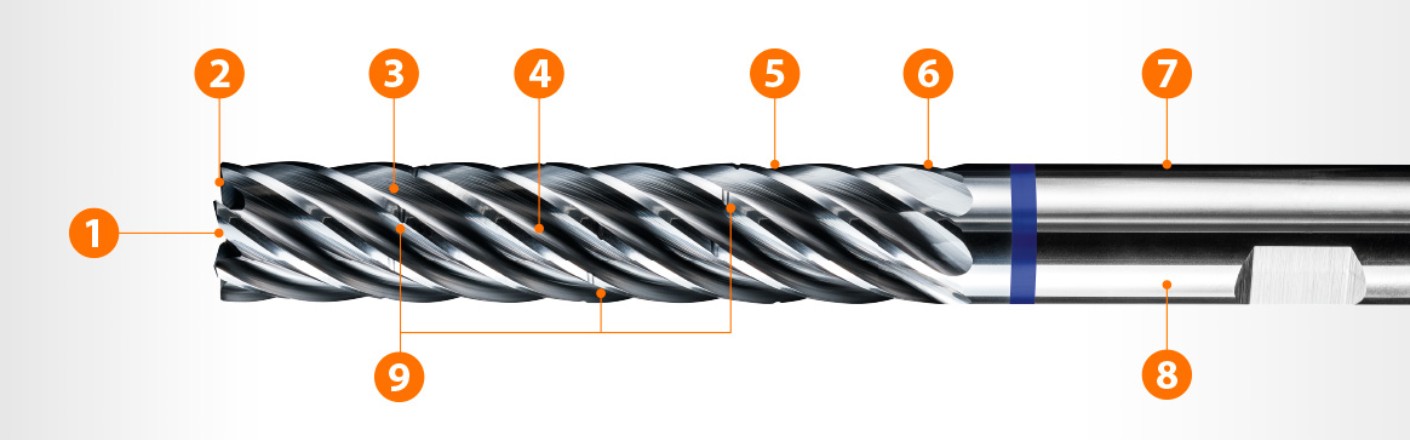

Твердосплавные концевые фрезы GARANT TPC:

  1. Неравномерный шаг зубьев: снижение вибраций, увеличение плавности резания.
  2. Режущая кромка с фаской 45°: для защиты режущей кромки.
  3. Оптимизированный профиль канавок: наилучший отвод стружки даже при наличии 7 зубьев.
  4. Усиленная сердцевина: обеспечивает исключительную прочность и жесткость инструмента.
  5. Прецизионно отшлифованные режущие кромки: идеальная острота после нанесения покрытия.
  6. Минимизация износа: по задней поверхности. Обеспечивается за счет специально затылованных зубьев и покрытия последнего поколения.
  7. Сбалансированная геометрия инструмента: качество балансировки G2.5 по DIN ISO 1940.
  8. Твердый сплав с оптимальным содержанием кобальта в связке: повышенная сопротивляемость изгибающим нагрузкам, оптимизированная прочность.
  9. Большее количество стружколомов для получения более короткой стружки.

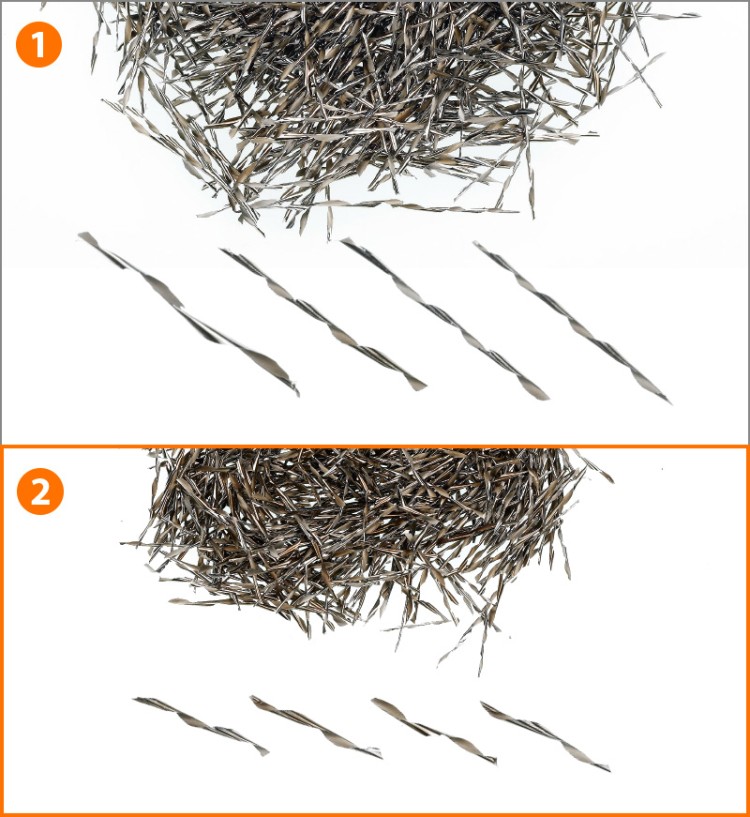

Стружкообразование при использовании существующих фрез GARANT TPC

  • Длинная стружка из-за малого количества стружколомов
  • Высокая устойчивость разрушению за счет низкой концентрации напряжения при резе с меньшим количеством стружколомов
  • Хорошее качество обработки поверхности за счет малого числа прерываний режущей кромки





Стружкообразование при применении новых фрез GARANT TPC с увеличенным количеством стружколомов

  • Короткая стружка за счет большего количества стружколомов
  • Низкий риск застревания стружки
  • Пониженный износ благодаря предотвращению застревания стружки
  • Требуется меньше места для стружки
  • Пониженный риск образования скоплений стружки
  • Высокая эксплуатационная надежность, особенно при автоматизированном производстве

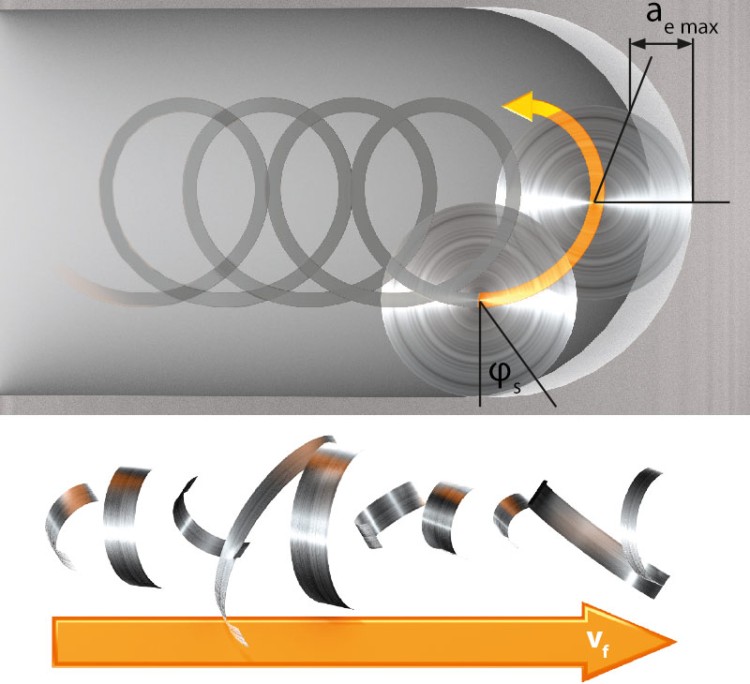

Трохоидальное фрезерование – статическое


Цикл «Фрезерование по дуге с малым шагом» описывает стратегию фрезерования с уже оптимизированным соотношением аe/ap для процесса обработки. Поскольку и максимальная величина контакта (aemax), и скорость подачи (Vf) постоянны, речь идет о стратегии статического фрезерования, которая может использоваться на любых фрезерных станках с ЧПУ с применением стандартной системы программирования.

Средняя толщина стружки (hm) не является постоянной величиной. Разная стружка означает неравномерную нагрузку! К числу преимуществ по сравнению с традиционной стратегией фрезерования относятся высокая объемная производительность резания, использование всей длины режущей кромки и повышенная стойкость.

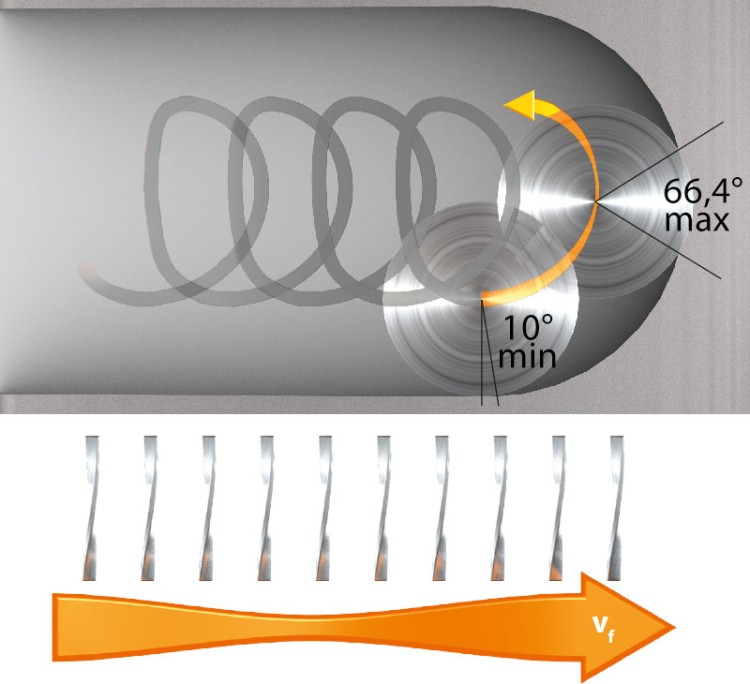

Трохоидальное фрезерование – динамическое


Оптимальный процесс обработки можно описать как стратегию динамического трохоидального фрезерования. В зависимости от материала определяется максимальный угол контакта и подходящая для него максимальная толщина стружки. Угол контакта φs ограничен в зависимости от материала. Скорость подачи постоянно пересчитывается и регулируется CAM-системой:

Средняя толщина стружки (hm) является постоянной. Получается равномерная стружка. При помощи динамического изменения скорости подачи (эффективная подача на траектории) и меняющейся ширины контакта CAM-система позволяет достигать максимальной эффективности применения инструмента GARANT TPC!

Постоянная средняя толщина стружки (hm) означает для вас существенные преимущества по сравнению с другими методами обработки. При динамическом трохоидальном фрезеровании вы получаете минимальное тепловыделение, высочайшую стойкость и максимальную объемную производительность резания.



Условия для успешной обработки инструментом TPC:

  • Наличие современной CAM-системы или современной системы ЧПУ
  • Наличие обрабатывающего центра с максимально возможными динамическими характеристиками
  • Использование инструмента TPC от GARANT, который специально разработан в соответствии с требованиями трохоидального фрезерования






Видео о продукте



GARANT TPC – трохоидальное фрезерование


Посмотрев наш видеоролик, вы поймете отличия данного способа фрезерования от традиционного, узнаете техническое обоснование преимуществ инструмента TPC и увидите оптимальные области применения продукта.
